КС4372Б, КС-4372В (20 т)

Общее описание крана КС4372Б, КС4372В

Кран оснащен телескопической стрелой с тремя выдвижными секциями, откидным гуськом и надставкой, приборами и устройствами, обеспечивающими безопасную работу крана.

Cамоходный кран КС4372Б, КС4372В может работать без выносных опор и передвигаться по ровной площадке с грузом на крюке, а также производить телескопирование стрелы с грузом на крюке массой до 4 тонн. Гидравлические выносные опоры с управлением из кабины оператора позволяют легко и быстро установить кран в рабочее положение.

При работе крана КС-4372Б, КС-4372В совмещаются следующие операции:

подъём (опускание) крюка и вращение поворотной платформы;
подъём (опускание) крюка и подъём (опускание) стрелы;
телескопирование (выдвижение или втягивание) и подъём (опускание) стрелы;
телескопирование стрелы и вращение поворотной платформы.

Силовая установка крана – четырёхтактный шестицилиндровый дизельный двигатель ЯМЗ-236 мощностью 132,5 кВт (180 л.с.)

Основные технические характеристики крана КС4372Б, КС4372В

Грузоподъемность, т
на выносных опорах	20
на колесах (шина 16.00-24)	6,3
при передвижении с грузом на крюке	6,0
Масса телескопируемого груза, т	4,5
Максимальный грузовой момент, т.м.	70
Высота подъема, м
основной стрелы	7,6...17,4
с дополнительным оборудованием (удлинитель + гусек)	30
Скорость подъема-опускания, м/с (м/мин)
номинального груза	0,116(9,0)
пустого крюка или груза до 5 тонн	0,208 (16,0)
Скорость посадки, м/с (м/мин)	0,005 (0,3)
Частота вращения, рад/с (об/мин)
mах	0,314 (3,0)
min	0,031 (0,3)
Транспортная скорость максимальная, км/час	40
Колесная формула	4х4х4
Радиус поворота по внутренней колее наименьший, м	4,2
Размеры в транспортном положении, мм
длина	10200
ширина	2500
высота	3500
Количество лебедок	1
Количество мест в кабине	1
Масса крана, т
конструктивная	23
транспортная	24

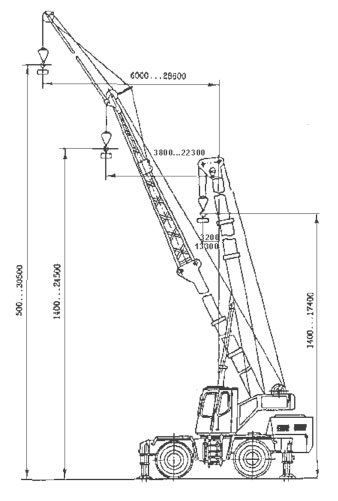

Основные размеры крана КС4372Б, КС4372В

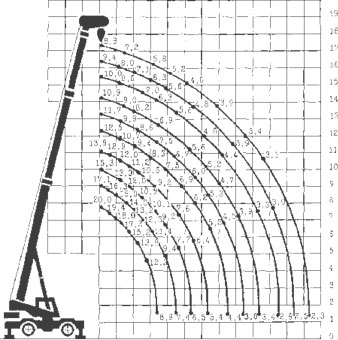

Диаграмма грузовых характеристик на опорах крана КС-4372Б, КС-4372В
